Вариатор 4ВД (Ремонтируем сами(не дай бог,конечно))

Вариатор 4ВД

EVGENEI

Дата: Воскресенье, 10.04.2011, 09:04 | Сообщение # 1

Бывалый

Группа: Пользователи

Сообщений: 42

Статус: Offline

Чтобы снять наш агригат на СТО вам предложат снять весь двигатель с балкой на которой он стоит и рулевой рейкой.Это чревато лишними расходами по заправке кондиционера и т.д. и т.п. surprised

А так же по причине что всегда всё делаю сам(считаю что руки у мужика должны расти из плеч tongue

)За одно снял впускной коллектор для чистки cool

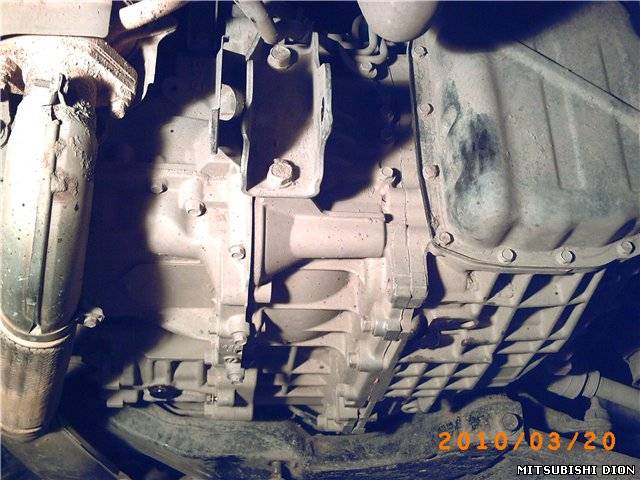

. Чтобы снять АКПП 4ВД :снимаем кардан ,сливаем масло с коробки ,раздатки и тосол с системы.Кстати коллектор снимать обязательно т.к. до некоторых болтов крепления не добраться иначе.далее снимаем лыжу на которой крепится передняя подушка двигателя.

Прикрепления: 6882342.jpg (78.8 Kb)

EVGENEI

Дата: Воскресенье, 10.04.2011, 09:05 | Сообщение # 2

Бывалый

Группа: Пользователи

Сообщений: 42

Статус: Offline

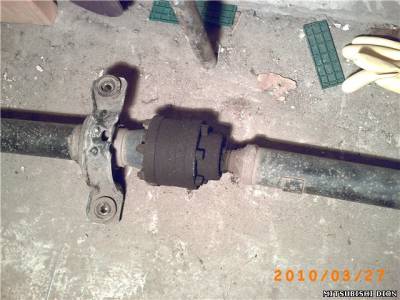

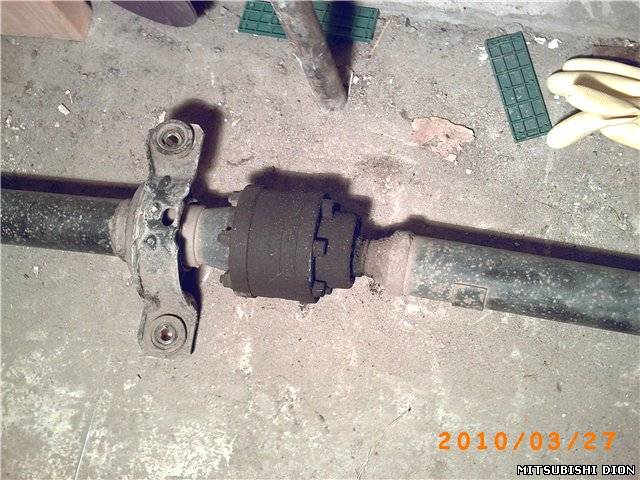

Далее нужно аккуратно снять кардан :открутить от заднего редуктора и оба подвесных подшипника,затем тянем его к заду авто и не роняем чтобы не нарушить балансировку.И ещё нельзя перегибать до упора это место

внутри сроит пыльник который перебивается металлическими частями кардана(я сделал такую ошибку когда менял вискомуфту)Теперь буду одевать сверху пыльник от гранаты,подходящей по размеру.

Прикрепления: 5520102.jpg (86.3 Kb)

EVGENEI

Дата: Воскресенье, 10.04.2011, 09:07 | Сообщение # 3

Бывалый

Группа: Пользователи

Сообщений: 42

Статус: Offline

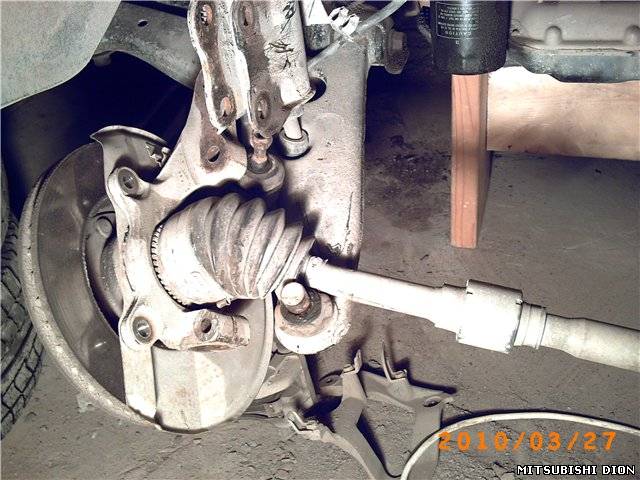

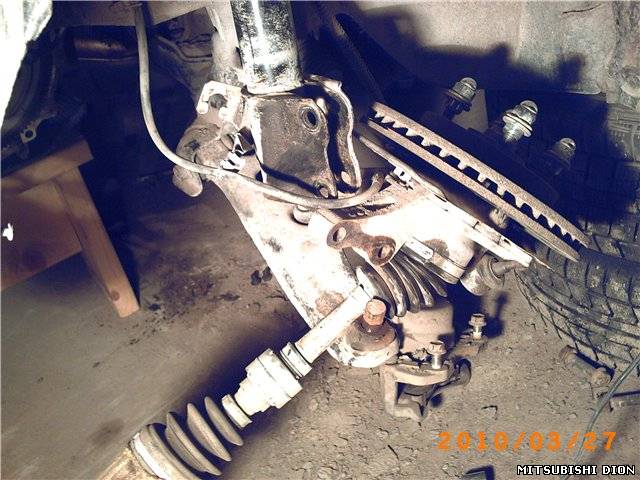

Затем разбираем переднюю подвеску так чтобы вынуть оба привода.

При этом провод АБС я не отсоединял т.к. вынуть датчики из ступиц не реально.

Прикрепления: 1083601.jpg (81.8 Kb) · 5452955.jpg (84.9 Kb)

EVGENEI

Дата: Воскресенье, 10.04.2011, 09:09 | Сообщение # 4

Бывалый

Группа: Пользователи

Сообщений: 42

Статус: Offline

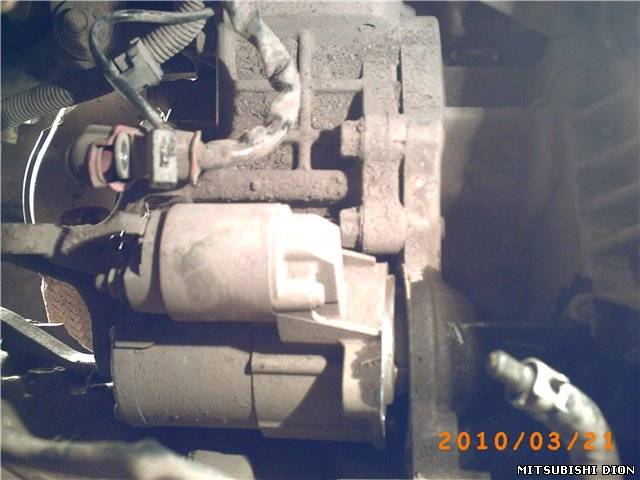

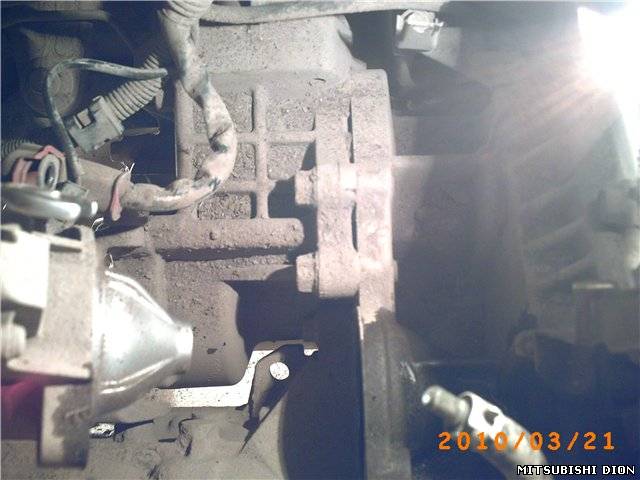

Далее нужно снять стартер и Н образную пластину на которой крепился коллектор(она на 2 болтах к блоку двигателя)

Прикрепления: 7496068.jpg (55.2 Kb) · 4176010.jpg (54.0 Kb)

EVGENEI

Дата: Воскресенье, 10.04.2011, 09:11 | Сообщение # 5

Бывалый

Группа: Пользователи

Сообщений: 42

Статус: Offline

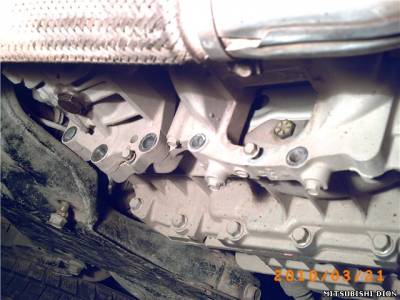

Теперь нужно открутить привод заднего моста(раздатку)с верху

А так же снизу

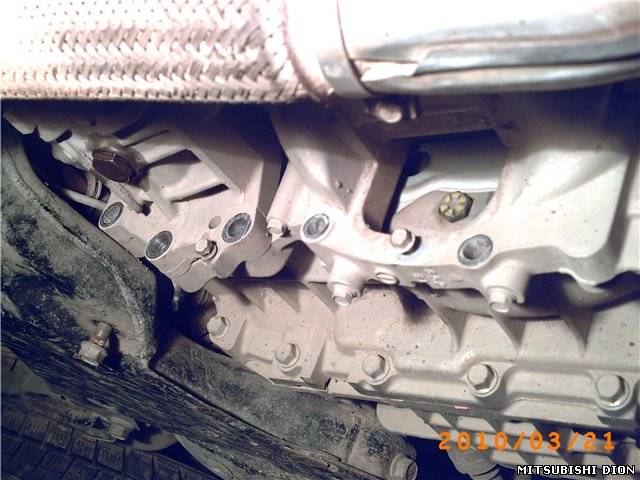

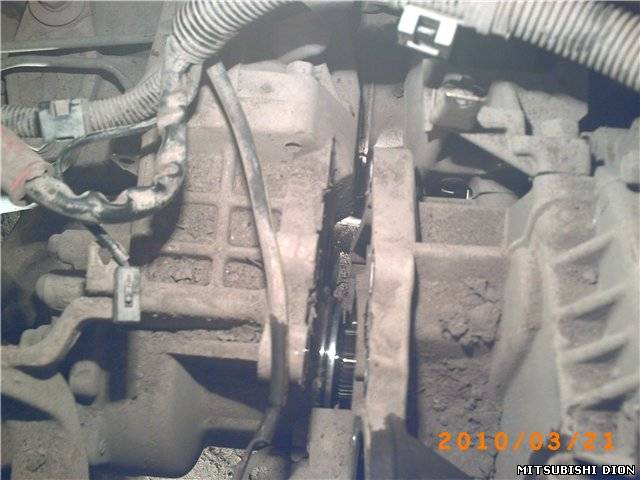

Сразу откручиваем 4 болта(они у меня жёлтого цвета,находятся под крышечкой котокая крепится двумя болтами на 6)которые крепят бублик к маховику(если так можно назвать пластину со стартерным венцом)И все нижние болты крепления коробки к двигателю.

Прикрепления: 9637588.jpg (56.8 Kb) · 3548801.jpg (71.4 Kb)

EVGENEI

Дата: Воскресенье, 10.04.2011, 09:12 | Сообщение # 6

Бывалый

Группа: Пользователи

Сообщений: 42

Статус: Offline

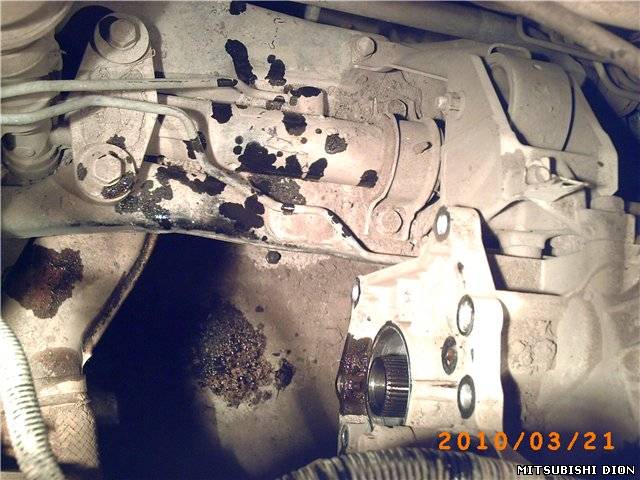

Теперь нужно вынуть раздатку.Для этого отводим её к (водительскому) колесу,снимая си шлицов привода,и аккуратно переворачиваем вдоль оси кардана на 180 град.,а затем вытаскиваем вверх в сторону коллектора(который снят раньше)и проносим над коробкой наружу

Прикрепления: 0992237.jpg (79.6 Kb)

Сообщение отредактировал EVGENEI - Воскресенье, 10.04.2011, 09:20

EVGENEI

Дата: Воскресенье, 10.04.2011, 09:17 | Сообщение # 7

Бывалый

Группа: Пользователи

Сообщений: 42

Статус: Offline

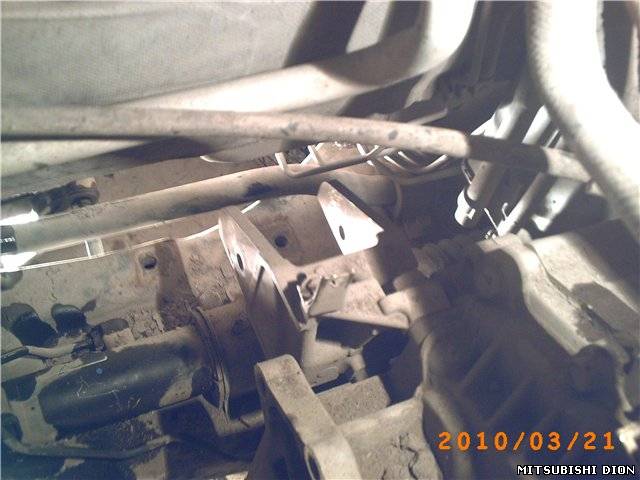

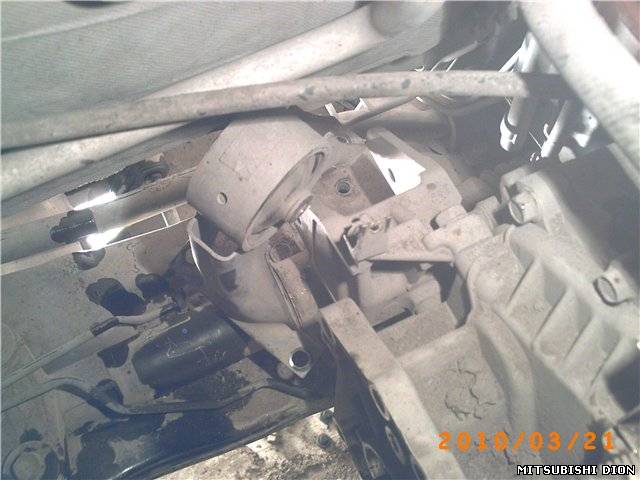

Затем всеми правдами и не правдами нужно открутить заднюю подушку крепления агрегата

и повернув её против часовой стрелки на 90 град., вытащить

Теперь нужно снять кронштейн который остался на коробке.

Добавлено (10.04.2011, 09:17)
---------------------------------------------

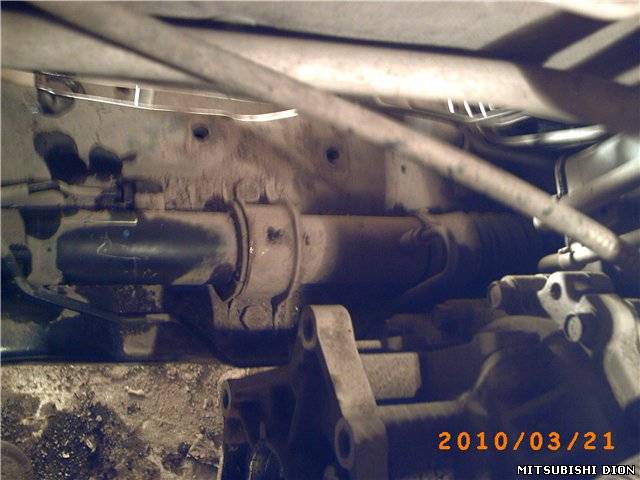

После всего сделанного коробка висит на 4 верхних болтах и боковой(левой)подушке.Отсоединяем шланги охлаждения масла АКПП и верхний шланг охлаждения двигателя от радиатора.Кстати рядом с верхними болтами крепления раздатки,в хитром кармане находится один из болтов крепления коробки к двигателю(сфотать забыл,сори cry ).

Прикрепления: 4718935.jpg (57.2 Kb) · 7587260.jpg (55.8 Kb) · 7606420.jpg (57.2 Kb)

EVGENEI

Дата: Воскресенье, 10.04.2011, 09:21 | Сообщение # 8

Бывалый

Группа: Пользователи

Сообщений: 42

Статус: Offline

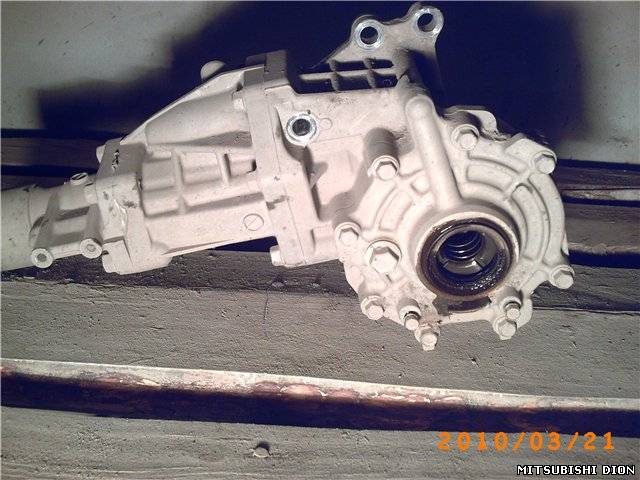

Да,вот он вынутый привод заднего моста(раздатка)

Прикрепления: 5540403.jpg (72.9 Kb) · 1337708.jpg (63.0 Kb)

EVGENEI

Дата: Воскресенье, 10.04.2011, 09:23 | Сообщение # 9

Бывалый

Группа: Пользователи

Сообщений: 42

Статус: Offline

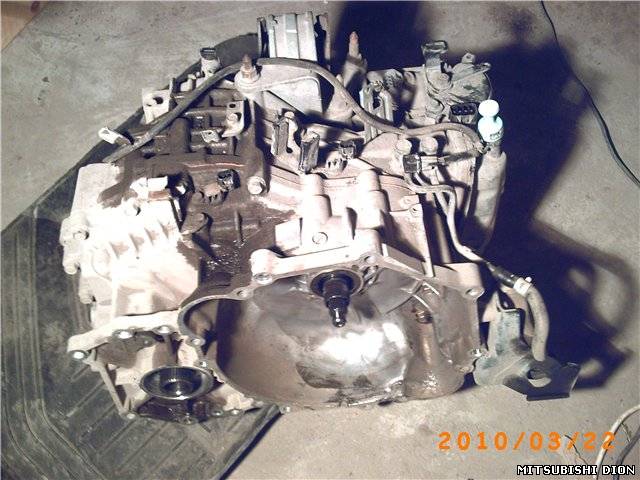

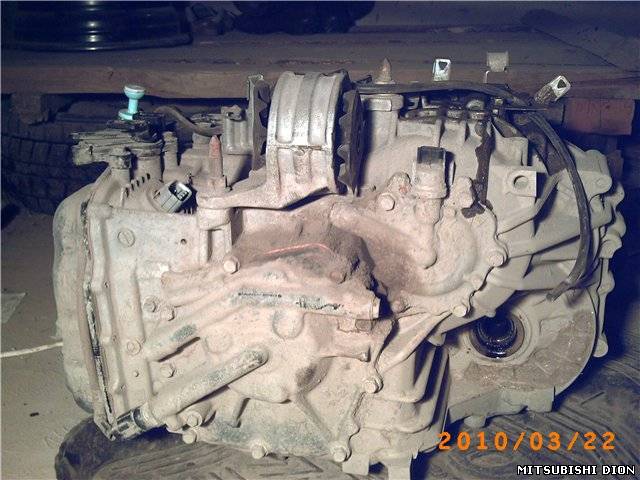

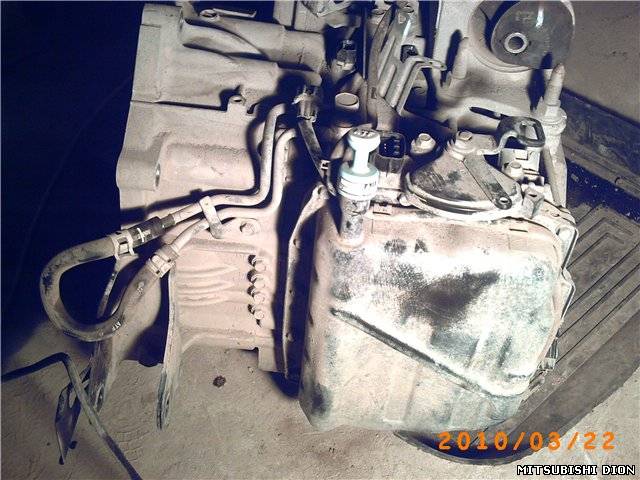

Ну вот вроде всё отсоединено и ничего не мешает снять АКПП.Но тут нужен тельфер или лебёдка.Либо рычаг из бруска и помощник.На АКПП с верху есть спец.петелька,за неё опускаем(мягенько,аккуратно)АКПП на пол гаража.Предварительно открутив оставшиеся болты крепления.Двигатель при этом немного накреняется,но остаётся в моторном отсеке на одной подушке крепления и собственно глушителе.Получается такая картина.

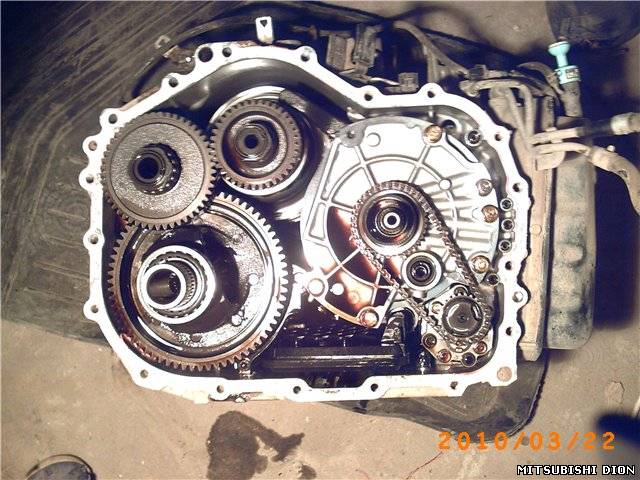

$IMAGE3$$IMAGE4$

Прикрепления: 1163367.jpg (76.6 Kb) · 8993007.jpg (75.2 Kb)

Сообщение отредактировал EVGENEI - Воскресенье, 10.04.2011, 09:25

EVGENEI

Дата: Воскресенье, 10.04.2011, 09:26 | Сообщение # 10

Бывалый

Группа: Пользователи

Сообщений: 42

Статус: Offline

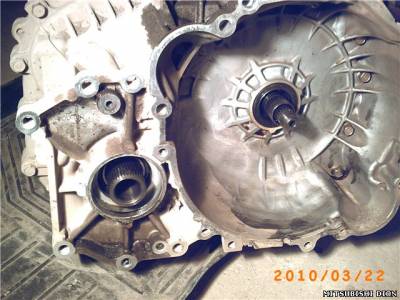

Прикрепления: 1517171.jpg (81.0 Kb) · 6508894.jpg (87.1 Kb)

EVGENEI

Дата: Воскресенье, 10.04.2011, 09:27 | Сообщение # 11

Бывалый

Группа: Пользователи

Сообщений: 42

Статус: Offline

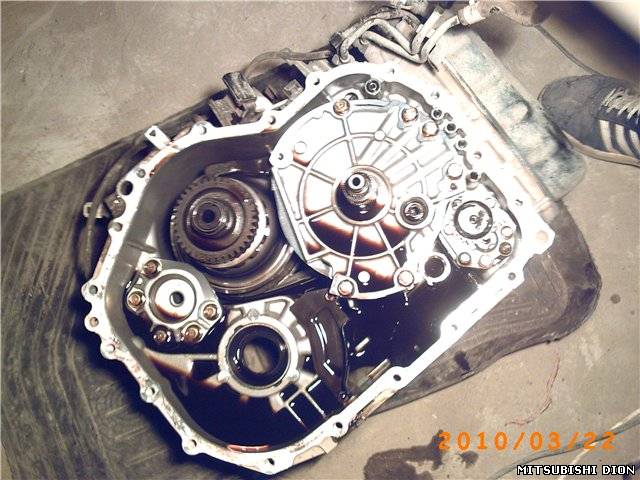

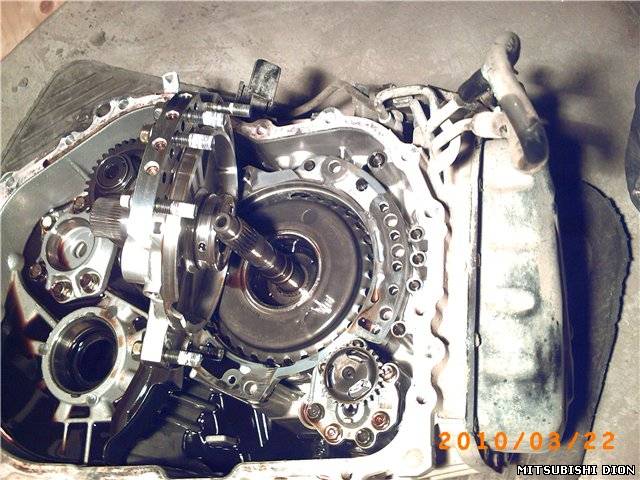

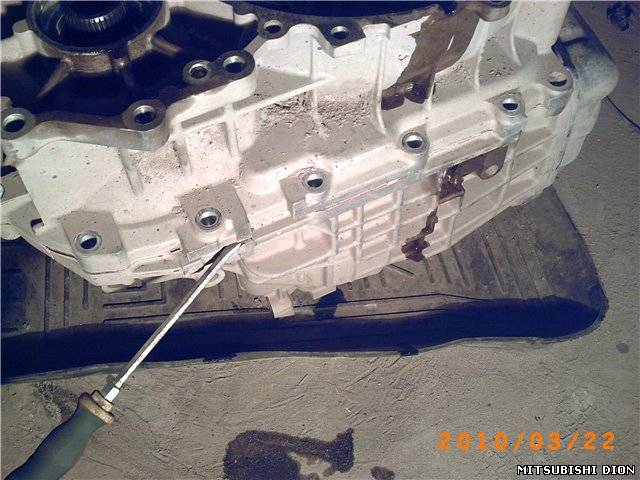

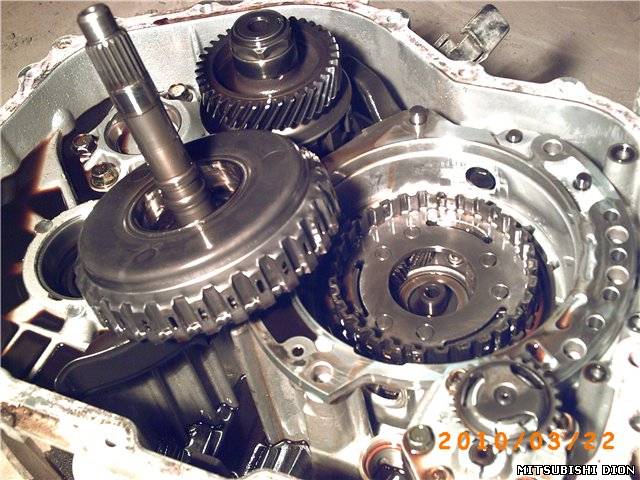

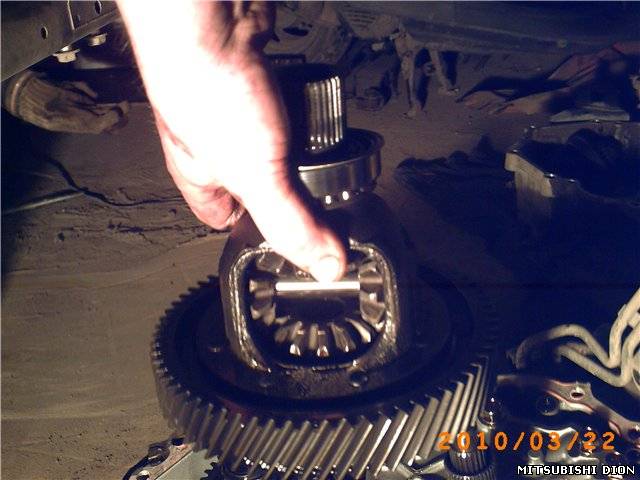

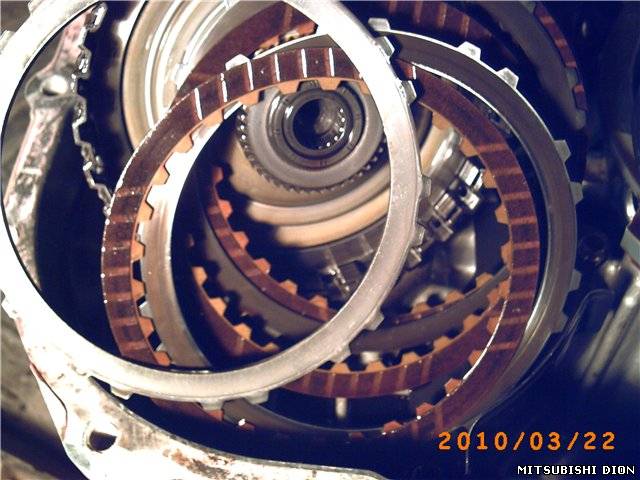

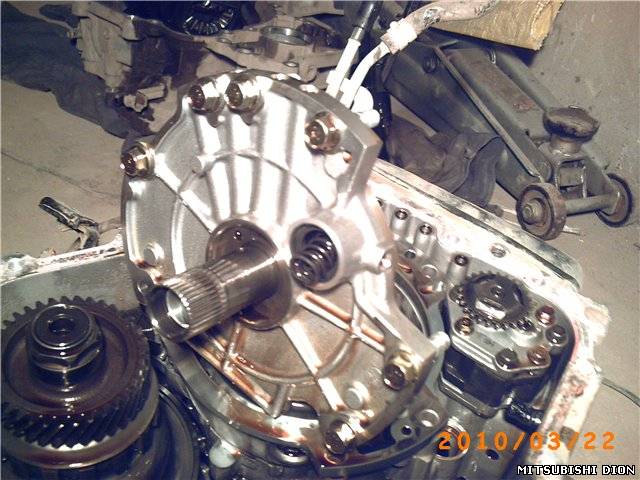

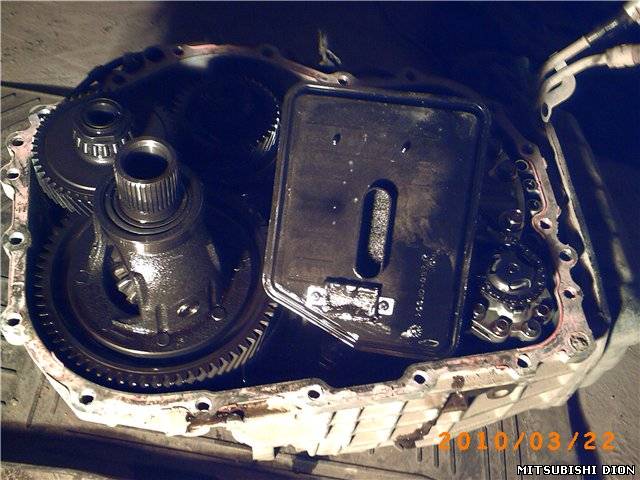

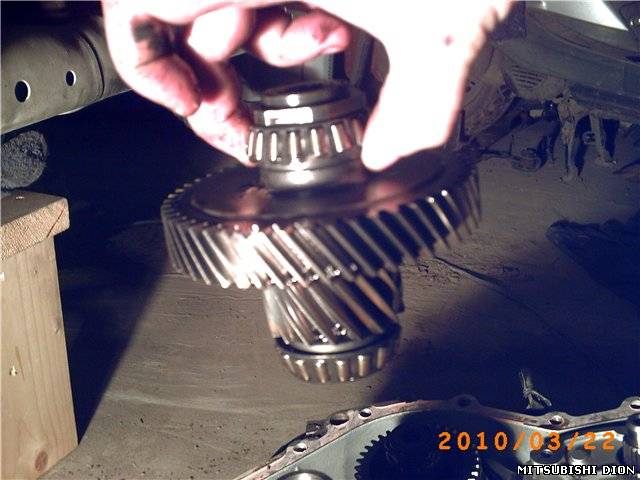

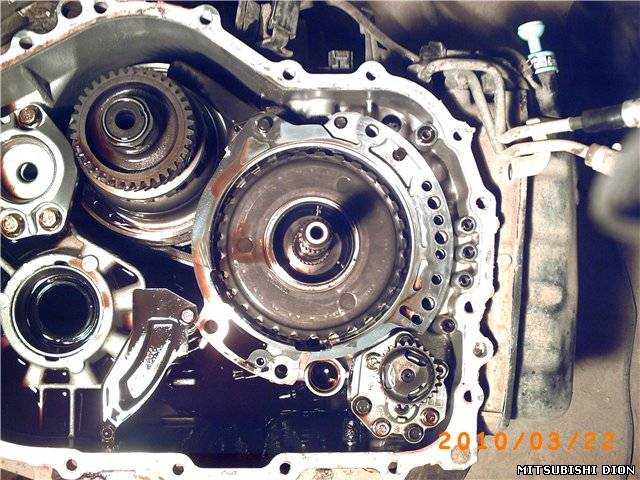

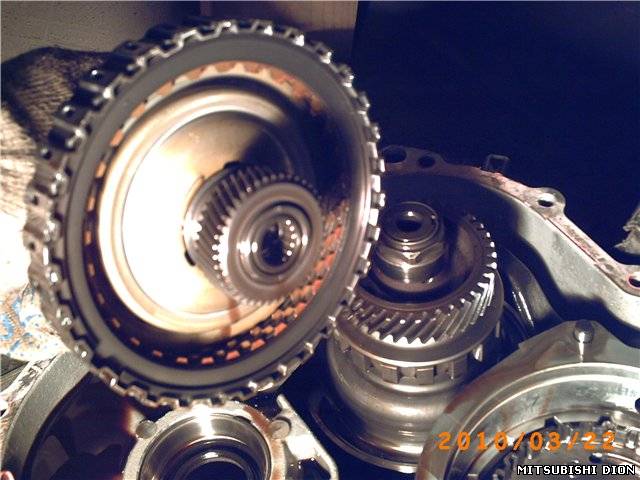

Теперь начинаем разбор АКПП.Ставим её на Попа(на ту часть как на фото выше)Убираем большие куски грязи,чтобы они не упали внутрь.И аккуратно откручиваем все болты которые крепят две части корпуса между собой.Эти части сидят друг к другу без прокладки,на герметике.Поэтому с помощью отвёрток(есть два места где можно действовать ими как рычагами,не вбивать между корпусов) разделяем корпуса друг от друга
